单缸圆锥破碎机在铁矿石生产线中的应用案例
2020年6月20日，位于内蒙古的铁矿石生产线发来设备现场应用及运行状况报告，此案例中的单缸圆锥破碎机是由本公司生产的，设备在现场应用反馈效果良好，生产运行一切正常。
此台单缸液压圆锥破型号为HD-53，电机功率315kw，排料口19mm，针对破碎铁矿石物料进行破碎，通过振动筛网筛分出12mm左右的成品料，产量在180吨/时左右。圆锥破碎机配套有西门子液晶控制柜，精准反馈设备运行状态；主机润滑油路系统采用风冷液压稀油站，保障机器长时间可靠运行。
下面看看现场设备和机器运行状况的照片：

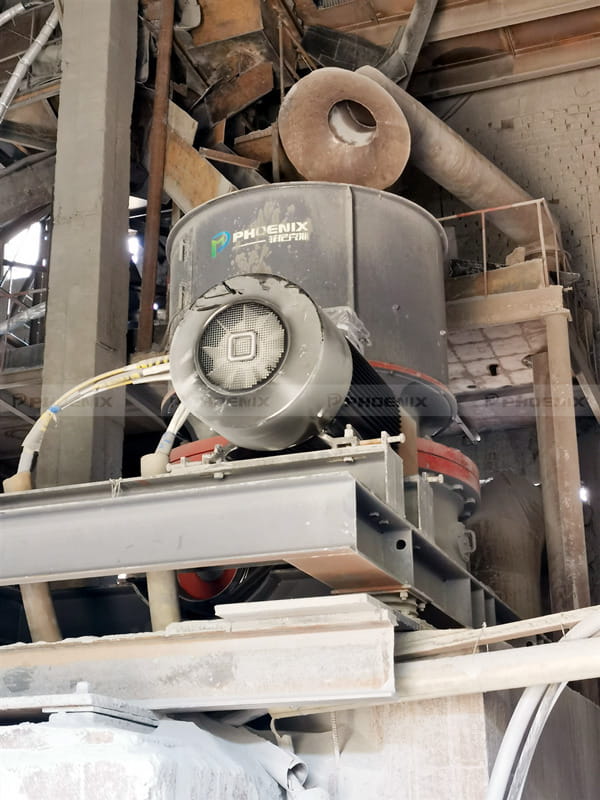

图1：单缸圆锥破碎机
图2：铁矿石输送料斗装置

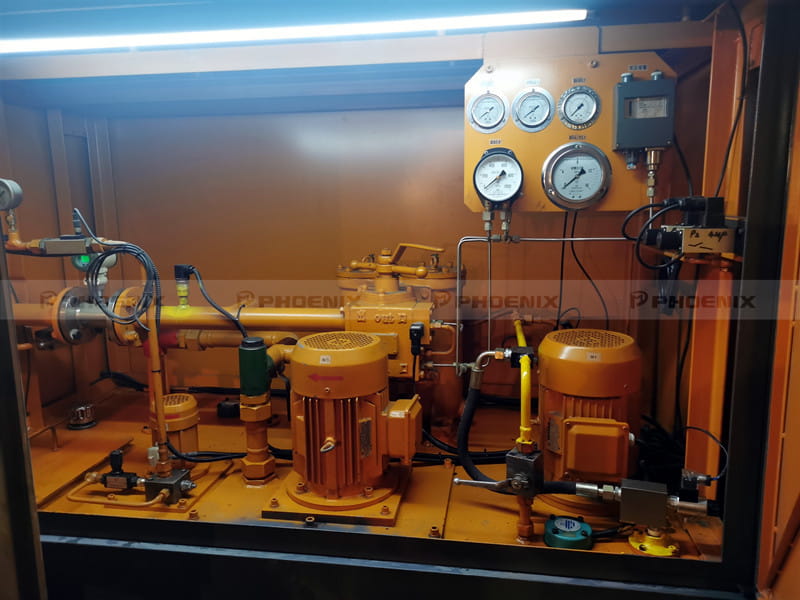

图3：液压稀油站

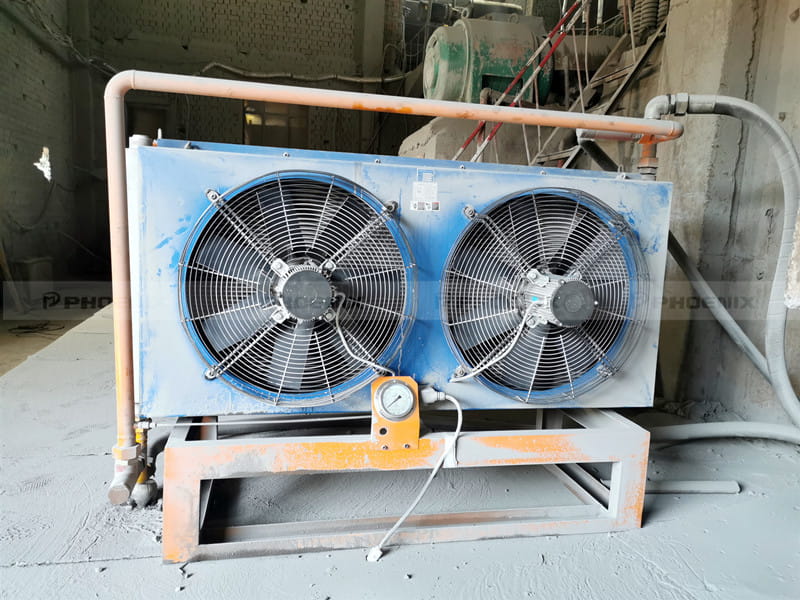

图4：液压稀油站风冷装置

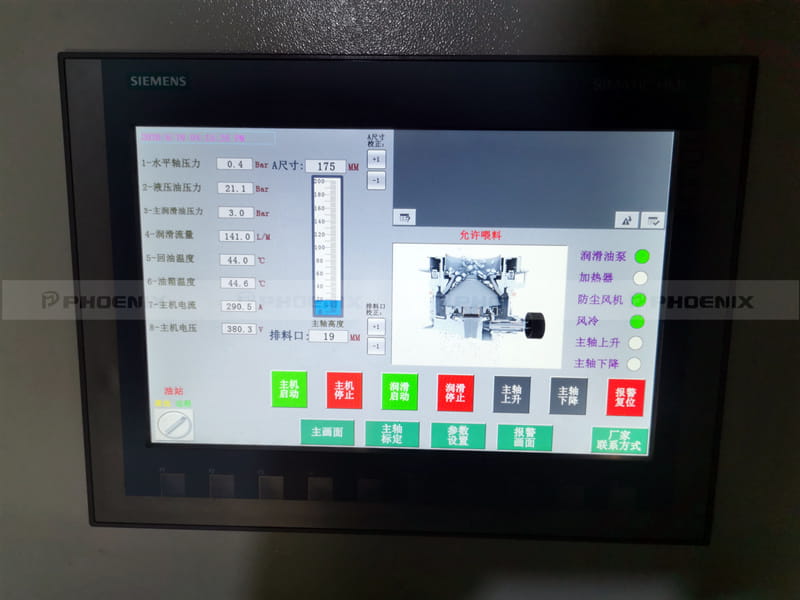

图5：西门子液晶电气控制柜

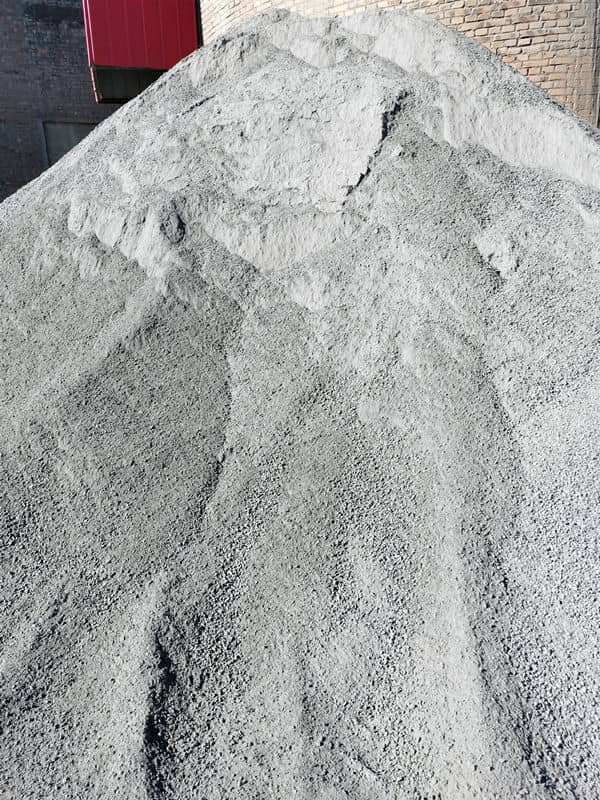

图6：成品料堆
图2：铁矿石输送料斗装置
图3：液压稀油站
图4：液压稀油站风冷装置
图5：西门子液晶电气控制柜
图6：成品料堆
本条生产线现场视频：铁矿石生产线视频
以上就是设备工作现场照片和视频。下面给大家简单介绍一下单缸圆锥破碎机产品优势和特点：
单缸圆锥破碎机的性能优势
本公司新型高产能的HD系列单缸液压圆锥破碎机由于其高性能、高效益、可靠性强、性价比高，广泛用于建筑、矿山、建材、冶金、水利等领域。设备采用恒定破碎腔原理设计，改变了细碎破碎的概念，采用先进的层压破碎技术，破碎腔周边均衡的破碎力使破碎颗粒细小均匀。自动化程度高，合适的偏心距，通过排料口及自动均匀的给料设定，原料在特殊设计的破碎腔内，得到层状压缩破碎。
单缸圆锥破碎机特点

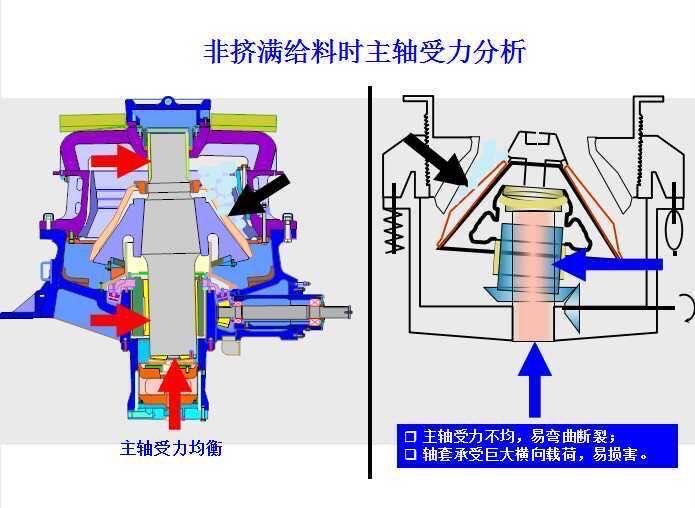

1.上架体两端支撑臂架结构，使得主轴受力均匀。上臂架护板和臂架冒为高合金耐磨材料，有效保护臂架不被磨损。
图7：主轴受力分析

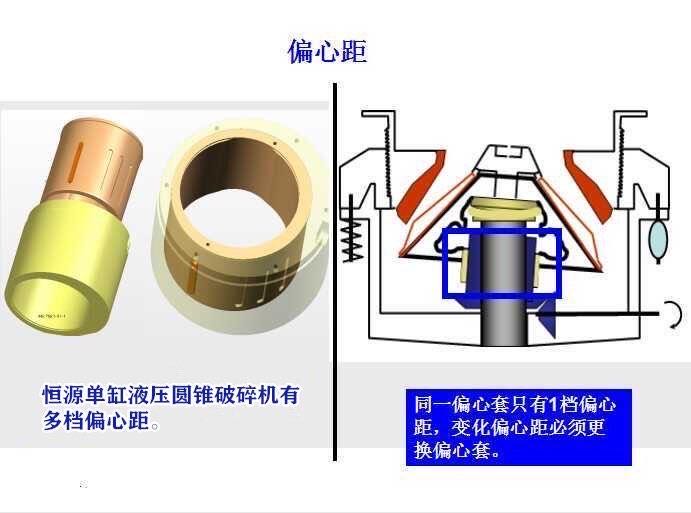

2.可根据被破碎物料的抗压强度选择不同的偏心距，而同类产品多缸圆锥破碎机同一偏心套只有1档偏心距，变化偏心距必须更换偏心套。
图8：偏心距
3.下架体设计为三肋整体支撑结构，肋臂护板可更换，下架体侧壁带观察门，可随时监视护板磨损情况。
4.动椎体夹角小，排料通畅，通过量更高。

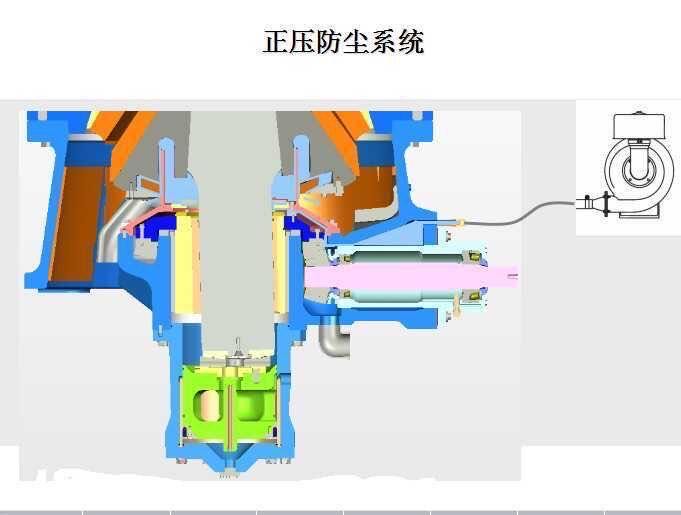

5.正压防尘装置破碎机内部气压大于外部气压，有效防止粉尘进入破碎机核心区域。
图9：正压防尘系统
6.配备西门子智能化操作系统电控柜，可随时监控设备运行各项指标参数，能自动完成磨损件的补偿功能；并通过液晶显示屏操作完成排料口大小的调整。
图10：自动化控制系统
7.圆锥破碎机主机减震钢架装有压缩橡胶垫，可减少破碎机运转时对基础的载荷。
8.坚固的设备结构及先进的过载保护系统，可确保在最恶劣的硬质岩石破碎应用中长期运行，发生故障率较低。

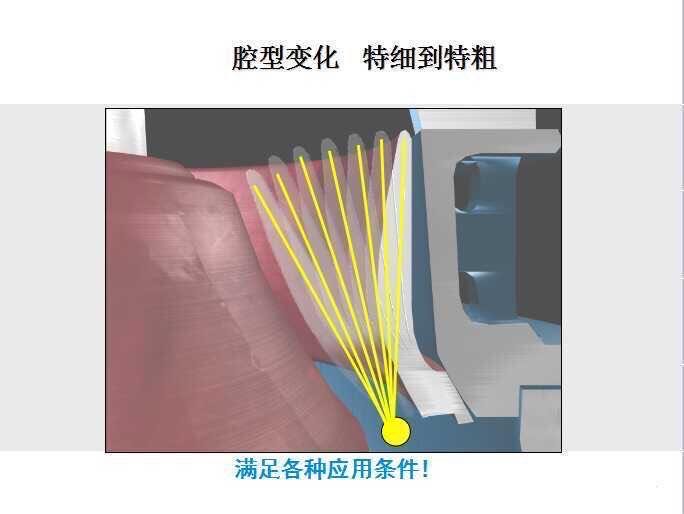

9.层压原理的破碎腔形状，冲程及破碎速度的完美结合；腔型变化，从特细到特粗，满足各种应用条件；相比动锥大端直径相同的圆锥破产量更高，粒形更好。
图11：多种腔型可调
通过上述现场案例和产品介绍，相信大家对单缸圆锥破碎机性能特点有所了解。如需了解其它产品，可拨打本司服务电话，本司生产的矿石破碎设备、破碎筛选输送设备、磨粉选矿设备等都处于同类产品较高水平，在国内外市场上具有一定的知名度，产品出口至多个国家和地区，欢迎客户咨询选购！
