山碎牌皮带输送机工作原理和结构特征总结

  山碎牌皮带输送机工作原理和结构特征总结



  山碎牌皮带输送机作原理与结构特征



  1.皮带输送机工作原理



  皮带输送机主要由机架、传输系统、弹簧清扫器和支架组成。机架由头架(11)、中间架(8)、尾架(5)组成。传输系统由驱动装置(13)、换向滚筒(2)、槽型托辊组(9)、下托辊组(6)、立辊(4)以及胶带(7)组成。弹簧清扫器(14)和空段清扫器(12)是为了输送胶带转到驱动滚筒下方时,将粘附胶带上的物料清扫干净,根据需要改变支架(10)的尺寸,以获得不同倾斜角度的胶带输送机。当启动驱动装置后,物料将由导料槽(3)落入输送胶带,以完成物料输送的作业要求。

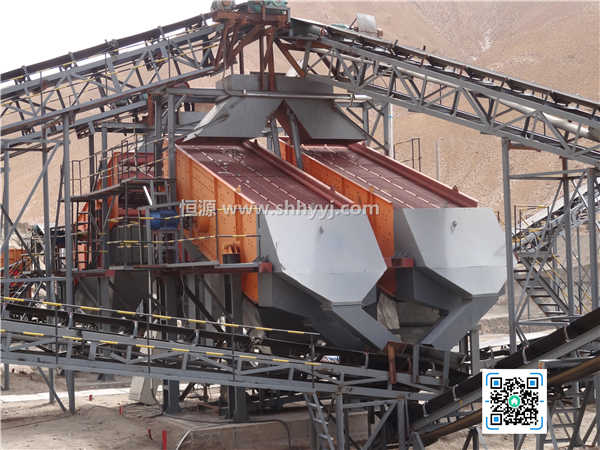

皮带输送机

  2.皮带输送机结构特征:



  2.1以传动型式区分



  (1)电滚筒传动系列



  它是采用电动滚筒直接传动型式。电滚筒是一种闭式驱动装置,它是将电动机减速系统放在滚筒腔内,具有结构紧凑、操作安全、重量轻、外型美观、效率高的特点。



  (2)机械传动系列



  它是采用摆线针轮减速机(带户外电机)和链轮传动型式。它具有结构简单、传动比大、维修保养方便、成本低的特点。



  2.2以安装形式区分



  (1)固定式系列



  它直接安装在地基上,适合于不需要变更的输送环节。



  (2)移动式系列



  它配有轮胎行走机构,可以根据装卸作业的要求自由调整。



  2.3以结构型式区分



  本公司生产的皮带输送机的机架具有槽钢、框架和行架三种结构型式。机架系拼接式,根据所需长度,分段进行拼接。胶带为环形夹布橡胶带,该形式运转平稳,使用寿命长。
