制砂机进料管衬的调整和更换步骤，附图
制砂机在使用一段时间后，内部的配件磨损到一定程度需要更换，今天我们厂家就给您介绍一下制砂机进料管衬的调整和更换步骤：

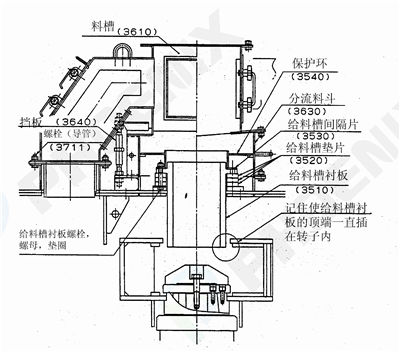

一、使用进料管垫片进行调节，以便使进料管衬的顶端，布置在进入转子的给料槽的末端，见下图一。
图一 制砂机内部结构图
二、按照下列步骤进行进料管衬的调节/更换：
步骤1：取下十字头旋钮，然后拧松料斗安装螺栓和导管安装螺栓取下料斗/导管组件。
步骤2：取下保护套，然后拧松进料管衬安装螺栓然后从螺栓取出进料管垫。然后同时取出进料管衬和进料管垫。（在4点布置3层垫片，总共12片），见图二。
图二 更换过程图解
步骤3：在进行调节时，将进料管垫片拉出，放在进料管衬的凸缘表面，安装给进料管垫然后拧紧进料管衬安装螺栓。放上保护套然后安装导管和料斗组件。

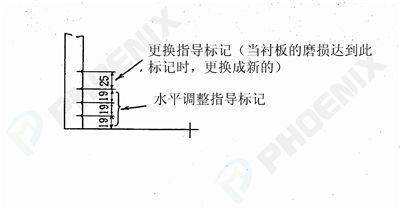

作为进料管衬的水平调整和更换的指南，在日检中注意进料管衬的顶端是否插入转子，定期检查进料管衬内部的标记，根据衬板磨损的标记进行水平调整或者更换成新的。（见图三）
图三 更换标记调整
更换制砂机进料管衬时，要注意更换成新的后恢复原来的状态。每当进料管衬已经磨损时，按照上述的步骤更换进料管衬并且调节进料管衬而不改变料斗的位置。进料管衬的调节最多采用3层垫片。在进料管衬进一步磨损后，更换成新的。更换新的进料管衬时，记住按照原样安装。
以上就是制砂机进料管衬更换方法步骤和注意事项，希望对您有所帮助。本技术文章原创首发于中国大型破碎机、制砂机生产厂家：上海恒源冶金设备有限公司，转载请注明文章出处。
