200TPH石灰石生产线破碎机设备配置价格和工艺流程设计方案
200TPH石灰石生产线破碎机设备配置价格和工艺设计方案
一．破碎设备选型说明：1.颚破选型：
采用PE800*1060作为头破，最大进料粒度可达640mm，经过头破的破碎之后，可以将物料的粒度基本控制在130mm以内，为二破做好准备工作。
颚破选择PE800*1060的目的，是为了确保200TPH的产能要求，同时也能增大进料粒度的范围。PE800*1060机型的价格，比PE750*1060的价格略微有所增加，因此非常适合于石灰石生产线200TPH的产能配置。
2.反击破选型：
由于原料为石灰岩，用途主要为搅拌站，设备的选型需要考虑经济型。采用PF1214反击式破碎机可以获得良好的石料粒型，同时也可以获得一定比例的机制砂。
该项目中，我司选配了三腔反击式破碎机PF1214，两台并联可以实现每小时200~230吨的生产能力，去除一部分0~5mm机制砂后，石料产能能够确保200TPH的生产能力。
常规配置中，二级破碎机也可以采用1台PF1315反击破。但是，单台PF1315反击破的产能通常难以达到200TPH的要求。另外，PF1315反击破的反击腔型较大，出料粒度范围略逊于反击破PF1214。因此，我司在200TPH石灰岩生产线中，通常配置2台三腔反击破PF1214，运行效能最为优异。
3.振动筛选型：
遵从基本配置原则，选择1台4YKA2160型号，单机完成筛分作业任务。
YKA振动筛是我司研发设计的最新型振动筛，不仅具备K型振动筛可靠性高的特点，还具备A型振动筛维护便捷、快速的特征，在实际应用中获得了用户（设备维护人员）的高度好评。
4.制砂系统方案：
本方案设计中，按照4种出料进行了设计。用户可以根据实际市场需求，将4种出料的粒度范围任意调整（更换不同筛网规格即可）；
对于需求量不高的部分，可以通过皮带输送机，直接输送到制砂系统。
二、200TPH石灰岩生产线设备清单及报价：
| 序号 | 设备名称 | 型号 | 数量 | 功率 | 外形尺寸 | 重量 | 单价 | 合计 |
| (台) | (kw) | (M) | (T) | (元) | (元) | |||
| 1 | 振动喂料机 | ZSW490*110 | 1 | 15 | 4.95*2.4*2.15 | 5.32 | 75000 | 75000 |
| 2 | 颚式破碎机 | PE800*1060 | 1 | 110 | 2.45*2.47*2.84 | 28 | 350000 | 350000 |
| 3 | 反击式破碎机 | PF1214_v | 2 | 2*132 | 2.69*2.66*2.89 | 2*18.5 | 255000 | 510000 |
| 4 | 圆振动筛 | 4YA2160 | 1 | 30 | 7.15*2.67*2.65 | 2*11.8 | 180000 | 180000 |
| 5 | 皮带输送机 | B500*15 | 1 | 5.5 | 15 | / | / | 26052 |
| B800*26 | 1 | 18.5 | 26 | / | / | 62259 | ||
| B800*15 | 1 | 7.5 | 15 | / | / | 35919 | ||
| B800*24 | 1 | 18.5 | 24 | / | / | 57470 | ||
| B650*10 | 1 | 4 | 10 | / | / | 20839 | ||
| B500*18 | 4 | 4*5.5 | 4*18 | / | / | 125049 | ||
| 6 | 非标钢结构件 | 混凝土基础，非标钢结构件约13.5吨 | 8500 | 114750 | ||||
| 7 | 控制柜 | 启动柜、控制柜 | 52500 | 52500 | ||||
| 合计： | 1609838 | |||||||

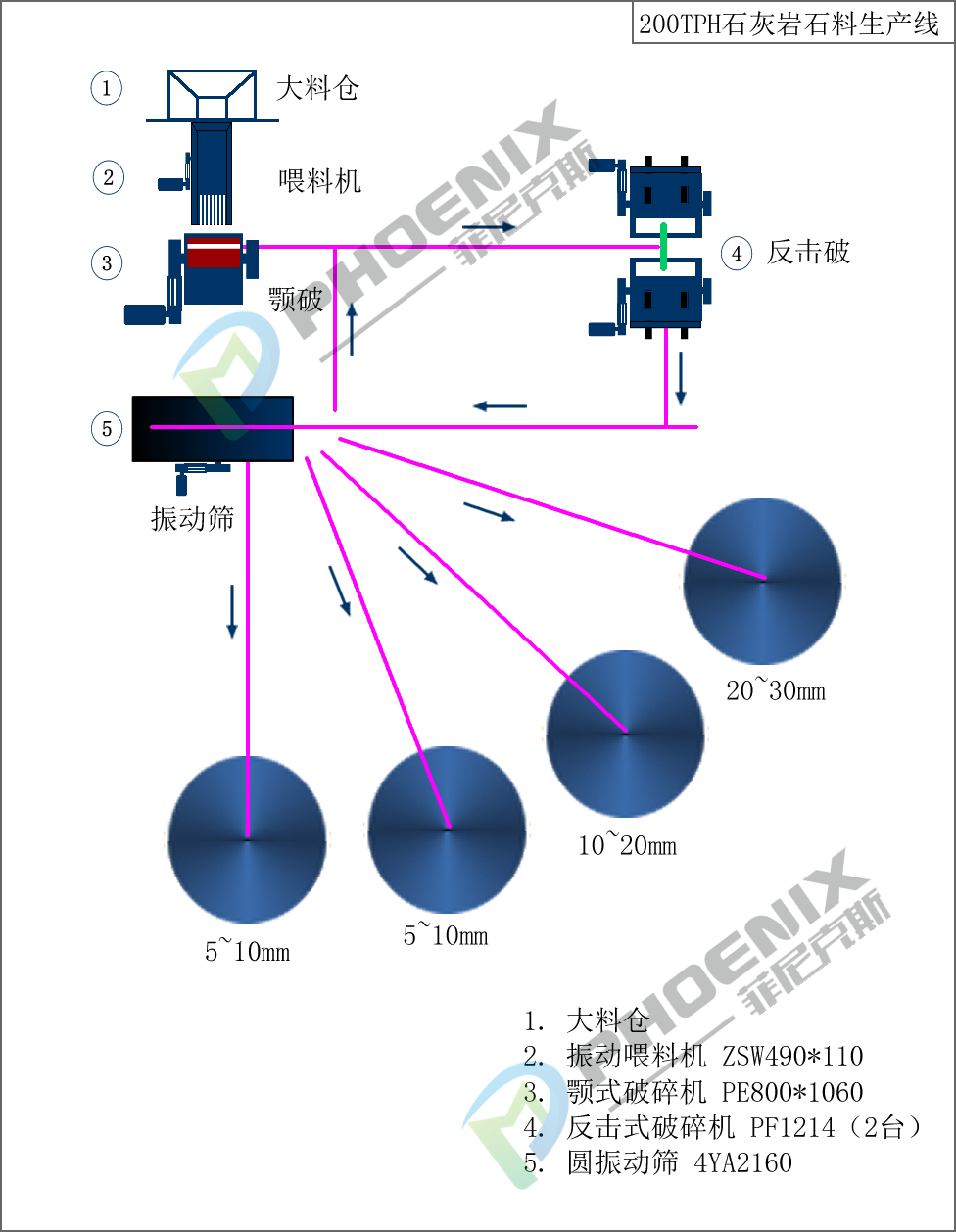

三、200TPH石灰石生产线工艺流程图：
以上就是破碎机生产厂家给出的时产200吨石灰岩破碎生产线的详细设备配置选型及生产线流程设计方案，如果对本文有任何疑问，可以打电话咨询。上海恒源是一家具有20多年生产经验的破碎机设备厂家，所生产的碎石设备、制砂机设备远销国内外，获得了用户的一致好评，我司在全国各地都设有销售分公司，如果想知道破碎机价格，可以电话或邮件咨询我们。
